| مواد:: | آلیاژ آلومینیوم | مدل:: | CD110+~300+ |
|---|---|---|---|
| نام تجاری:: | اطلس کوپکو | حالت خنک کننده:: | پاکسازی یا پاکسازی صفر |
| افت فشار:: | 0.2 Bar(e) 2.9 Psig | سوپاپ:: | شیرآلات استیل ضد زنگ |
| برجسته کردن: | خشک کن خشک کن کمپرسور هوا,خشک کن خشک کن کمپرسور هوا,خشک کن خشک کن کمپرسور هوا |
||

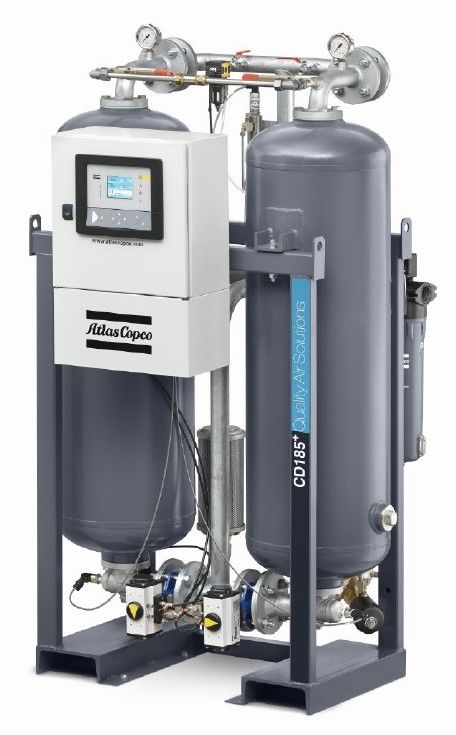

ATLAS COPCO CD110+~300+ AIR DRYERS AIR TREATMENT
درمان هوا، یک سرمایه گذاری حیاتی
چرا به هوای با کیفیت نیاز دارید هوای فشرده حاوی روغن، ذرات جامد و بخار آب است.آنها با هم یک لجن ساینده، اغلب اسیدی و روغنی را تشکیل می دهند.بدون تصفیه هوا، این ترکیب کدر وارد سیستم هوای فشرده شما می شود، کار لوله را خورده می کند، به ابزارهای پنوماتیک آسیب می رساند و احتمالاً محصولات نهایی را به خطر می اندازد.
خشک کن های خشک کن چگونه کار می کنند؟
خشک کن های خشک کن از دو برج پر از ماده خشک کننده تشکیل شده اند.هوای فشرده مرطوب مستقیماً از ماده عبور می کند که رطوبت را جذب می کند.ماده خشک کن قبل از اینکه خشک شود ظرفیت جذب محدودی دارد.از این رو طراحی برج دوقلو.در حالی که یکی از برج ها هوا را خشک می کند، دیگری در حال بازسازی است.
سی دی 110+-300+
مدرن
و عملکرد ثابت
1، خشک کننده با کیفیت
• نقطه شبنم فشار -40 درجه سانتیگراد / -40 درجه فارنهایت به عنوان استاندارد (-70 درجه سانتیگراد / -100 درجه فارنهایت اختیاری).
• تا 30% ماده خشک کننده اضافی برای ارائه عملکرد ثابت، حتی در شرایط سخت مانند دماهای بالا و اضافه بارهای موقت.
2، شیرهای فولادی ضد زنگ
شیرهای پروانه ای از جنس استنلس استیل با کارایی بالا با عملگرها طول عمر طولانی را تضمین می کنند.
3 , صدا خفه کن های بزرگ
گیره های پیشرفته با سوپاپ های ایمنی یکپارچه از فشار برگشتی جلوگیری می کنند.
افزایش راندمان پاکسازی، ارائه حفاظت در صورت گرفتگی، و کاهش سطح سر و صدا در هنگام دمیدن.
4 لوله گالوانیزه با اتصالات فلنجی
• لوله کشی فلنجی تعمیر و نگهداری را ساده می کند و خطر نشتی را به حداقل می رساند.
• اندازه لوله برای اطمینان از افت فشار کم برای حداکثر صرفه جویی در انرژی بهینه شده است.
5، فیلترها
• یک پیش فیلتر از آلودگی روغن برای افزایش طول عمر ماده خشک کن جلوگیری می کند.
• یک فیلتر پس از ایرنت از گرد و غبار خشک کننده و آلودگی شبکه محافظت می کند.
• می توان مستقیماً روی ورودی و خروجی خشک کن برای افت فشار کم نصب کرد.
• آسان برای جمع آوری و نگهداری.نیازی به اتصالات لوله و فیلتر اضافی نیست.
6، سیستم کنترل و نظارت پیشرفته
• برای کابل کشی و ایمنی آسان در داخل یک کابین IP54 واقعی تعبیه شده است.
• تمام پارامترها را برای اطمینان از حداکثر قابلیت اطمینان نصب کنترل می کند.
7، سوئیچینگ وابسته به نقطه شبنم
• پایش نقطه شبنم فشار واقعی (نم سنج).
• نقطه شبنم فشار (و زنگ هشدار).
خشک کن تنها زمانی به برج بعدی می رود که ماده خشک کن اشباع شود، همانطور که توسط سنسور نقطه شبنم اندازه گیری می شود. در طول این چرخه تمدید، خشک کن هیچ هوای پاکسازی مصرف نمی کند و در نتیجه مصرف انرژی به میزان قابل توجهی کاهش می یابد.
8، طراحی قوی و جمع و جور
• قاب استاندارد، شامل شکاف های لیفتراک و چشمه های بالابر برای جابجایی آسان.
• مخازن عریض سرعت هوای پایین و زمان تماس طولانی تری را تضمین می کنند. • فلنج های متصل کننده مخازن در پوسته های بالا و پایین یکپارچه شده اند و ارتفاع کل واحد را کاهش می دهند.
• گواهینامه های کشتی مختلف در صورت درخواست موجود است.
مشخصات فنی
| تایپ کنید |
ISO 8573-1 |
ظرفیت ورودی 100 psig |
ورودی/خروجی اندازه اتصال | افت فشار به استثنای فیلتر | اندازه فیلتر | ابعاد (L x W x H) | وزن | ||||||
| پیش فیلتر | |||||||||||||
| l/s | متر 3 در ساعت | cfm | 50Hz=G/PN16، 60Hz=NPT/DN | نوار (ه) | psig |
0.01 میکرومتر 0.01 ppm |
1 میکرومتر | میلی متر | اینچ | کیلوگرم | سندرم روده تحریک‌پذیر | ||
| سی دی 110+ | [-:1:-] [-:2:-] | 107 | 385 | 227 | 1 1/2 اینچ | 0.09 | 1.31 | UD140+ | DDp130+ | 950 x 728 x 1695 | 37.5 x 28.7 x 66.7 | 340 | 750 |
| سی دی 150+ | [-:1:-] [-:2:-] | 150 | 540 | 318 | 1 1/2 اینچ | 0.16 | 2.32 | UD180+ | DDp170+ | 1089 x 848 x 1731 | 42.9 x 33.4 x 68.1 | 415 | 915 |
| سی دی 185+ | [-:1:-] [-:2:-] | 185 | 666 | 392 | 1 1/2 اینچ | 0.10 | 1.45 | UD220+ | DDp210+ | 1089 x 848 x 1731 | 42.9 x 33.4 x 68.1 | 445 | 981 |
| سی دی 250+ | [-:1:-] [-:2:-] | 250 | 900 | 530 | 2” | 0.09 | 1.31 | UD310+ | DDp310+ | 1106 x 960 x 1816 | 43.5 x 37.8 x 71.5 | 600 | 1323 |
| سی دی 300+ | [-:1:-] [-:2:-] | 300 | 1080 | 636 | 2” | 0.10 | 1.45 | UD310+ | DDp310+ | 1173 x 1116 x 1854 | 46.2 x 43.9 x 73.0 | 650 | 1433 |
شرایط مرجع BD + : داده های عملکرد بر اساس ISO 7183:2007.
دمای ورودی هوای کمپرسور: 35 درجه سانتیگراد / 100 درجه فارنهایت.
رطوبت نسبی ورودی: 100%
شرایط مرجع BD + ZP (صفر پاکسازی):
داده های عملکرد بر اساس ISO 7183:2007.
دمای هوای محیط: 25 درجه سانتی گراد / 77 درجه فارنهایت.
رطوبت نسبی هوای محیط: 60%
