جزئیات محصول:
پرداخت:
|
| مواد:: | آلیاژ آلومینیوم | مدل:: | CD25-260 |
|---|---|---|---|
| نام تجاری:: | اطلس کوپکو | حالت خنک کننده:: | پاکسازی یا پاکسازی صفر |
| افت فشار:: | 0.2 Bar(e) 2.9 Psig | سوپاپ:: | شیرآلات استیل ضد زنگ |
| برجسته کردن: | پمپ های پره ای دوار آلیاژ آلومینیوم,پمپ های پره ای دوار پایدار,خشک کن خشک کن پاک کننده عملی دمنده |
||
ATLAS COPCO CD25-260 DESICCANT AIR DRYERS AIR TREATMENT

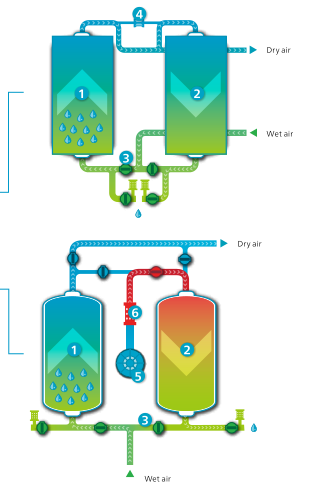

خشک کن های خشک کن چگونه کار می کنند؟
خشک کن های خشک کن از دو برج پر از ماده خشک کننده تشکیل شده اند.هوای فشرده مرطوب مستقیماً از ماده عبور می کند که رطوبت را جذب می کند.ماده خشک کن قبل از اینکه خشک شود ظرفیت جذب محدودی دارد.از این رو طراحی برج دوقلو.در حالی که یکی از برج ها هوا را خشک می کند، دیگری در حال بازسازی است.
اطلس کوپکو دو نوع خشک کن خشک کن را ارائه می دهد، خشک کن های خشک کن دمنده (صفر) و سری خشک کن های خشک کن بدون گرما CD(+).تفاوت در روند بازسازی آنها نهفته است.
1. خشک کردن
هوای فشرده مرطوب از طریق جاذب جاذب از پایین به بالا به سمت بالا جریان می یابد (1).
2. بازسازی
خشک کن های خشک کن بدون حرارت – CD+:
هوای خشک از خروجی برج خشک کن به فشار اتمسفر منبسط می شود و از طریق ماده خشک کن اشباع شده فرستاده می شود و رطوبت جذب شده را مجبور به خارج کردن می کند (2 و 4).
پس از دفع، دریچه دمنده بسته می شود و ظرف دوباره تحت فشار قرار می گیرد.

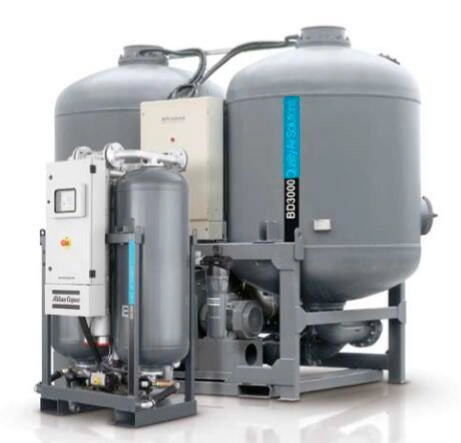

خشک کن های خشک کن دمنده (صفر) – BD+:
دمنده (5) هوای محیط را می گیرد و آن را روی بخاری خارجی (6) می دمد.سپس هوای گرم شده از طریق ماده خشک کن اشباع شده (2) فرستاده می شود و رطوبت جذب شده را خارج می کند.
3. خنک کننده (BD+)
BD+ با پاکسازی:
پس از مرحله حرارت دهی، ماده خشک کن با انبساط هوای فشرده خشک از خروجی ظرف جاذب بر روی آن خنک می شود.
برج داغ دوباره فعال شده
BD+ با پاکسازی صفر:
پس از مرحله گرمایش، دمنده هوای محیط را می گیرد و آن را از پایین به بالا از طریق برج فعال شده مجدد ارسال می کند.
4. سوئیچینگ
پس از بازسازی، خشک کردن از برج اشباع به برج بازسازی شده سوئیچ می شود (3).

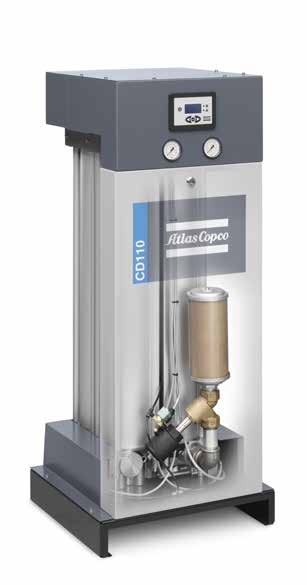

CD 25-260 سرمایه گذاری رقابتی و قابلیت اطمینان عالی
1، عملیات قابل اعتماد
طراحی شده برای عملکرد قابل اعتماد در عملکرد مداوم 100٪ جریان هوا، در حالی که اکثر خشک کن های موجود در بازار فقط برای کار با 70٪ تا 80٪ ساخته شده اند.این شامل یک نقطه فشار ثابت -20 درجه سانتیگراد / -5 درجه فارنهایت یا -40 درجه سانتیگراد / -40 درجه فارنهایت به عنوان استاندارد است.نقطه شبنم فشار نیز می تواند برای تغییرات فصلی یا کاربردی تنظیم شود.
2، طراحی منیفولد/شیر منحصر به فرد
• قطر لوله بزرگ افت فشار را برای صرفه جویی پیشرفته انرژی به حداقل می رساند.
• شیر 3/2 الکترونیکی خطر خرابی را کاهش می دهد و کنترل قابل اعتمادی را در طول نوسانات جریان هوا ارائه می دهد.با این طراحی جدید، سوئیچینگ کشتی حتی در شرایط سخت بدون نقص عمل می کند.
• دهانه های سرویس سرویس آسان قطعات متحرک سیستم شیر را تضمین می کند.
• طراحی هوشمندانه صافی افت فشار، زمان بازسازی و مصرف انرژی را به حداقل می رساند.فن آوری "چرخش" آن توزیع بهینه جریان هوا را تضمین می کند و سایش ماده خشک کن را کاهش می دهد.
3،سیستم کنترل و نظارت پیشرفته
• نمایشگر 4 خطی به 23 زبان.
• آلارم های سرویس و رله آلارم عمومی.
• تمام پارامترها را برای اطمینان از حداکثر قابلیت اطمینان نظارت می کند.
• امکان همگام سازی با کمپرسور، روشن/خاموش شدن با کمپرسور را فراهم می کند.
• نشانه های خدمات (4000، 8000 و 40000 ساعت) و هشدارها.
• سنسور نقطه شبنم فشار اختیاری برای سوئیچینگ وابسته به نقطه شبنم.
4، خدمات و نگهداری دوستانه
• کیسه های خشک کن امکان تعویض سریع را بدون ریختن مواد جاذب فراهم می کند.
• یک فنر کیسه ها را می پوشاند تا از آسیب ناشی از حرکت ماده خشک کننده در اثر ضربان فشار جلوگیری کند. 5 فیلترهای متصل
• یک پیش فیلتر PD بادوام از آلودگی روغن برای افزایش طول عمر ماده خشک کن جلوگیری می کند و برای نصب در لوله کشی هوا گنجانده شده است.
• یک فیلتر پس از DDp از ایرنت در برابر گرد و غبار خشک کننده و آلودگی شبکه محافظت می کند و برای نصب در لوله کشی هوا گنجانده شده است.
• در لوله کشی هوا نصب شود.
• آسان برای جمع آوری و نگهداری.
6 , مجموعه پاکسازی نازل
انعطاف پذیری در بهینه سازی فشار بازسازی برای کمترین مصرف هوای پاکسازی ارائه می دهد.استاندارد 7 بار است.نازل های 4 و 10 بار به صورت قطعات مجزا عرضه می شوند.
7، گزینه های پیشرفته
• سنسور نقطه شبنم فشار برای سوئیچینگ وابسته به نقطه شبنم مورد نیاز است.
• کیت نصب روی دیوار.
مشخصات فنی
| تایپ کنید |
ISO 8573-1 |
فشار نقطه شبنم |
ظرفیت ورودی 100 psig |
افت فشار به استثنای فیلتر | اندازه فیلتر | ابعاد (L x W x H) | وزن | |||||||
| پیش فیلتر | ||||||||||||||
| درجه سانتی گراد | درجه فارنهایت | l/s | متر 3 در ساعت | cfm | نوار (ه) | psig |
0.01 میکرومتر 0.01 ppm |
1 میکرومتر | میلی متر | اینچ | کیلوگرم | سندرم روده تحریک‌پذیر | ||
| سی دی 25 | [-:3:-] | -20 | -5 | 25 | 90 | 53 | 0.03 | 0.44 | PD25 | DDp25 | 401 x 620 x 1070 | 15.8 x 24.4 x 42.1 | 87 | 192 |
| سی دی 35 | [-:3:-] | -20 | -5 | 35 | 126 | 74 | 0.06 | 0.86 | PD45 | DDp45 | 401 x 620 x 1070 | 15.8 x 24.4 x 42.1 | 87 | 192 |
| سی دی 45 | [-:3:-] | -20 | -5 | 45 | 162 | 95 | 0.10 | 1.42 | PD45 | DDp45 | 401 x 620 x 1115 | 15.8 x 24.4 x 43.9 | 88 | 194 |
| سی دی 55 | [-:3:-] | -20 | -5 | 55 | 198 | 117 | 0.16 | 2.31 | PD65 | DDp65 | 401 x 620 x 1285 | 15.8 x 24.4 x 50.6 | 99 | 218 |
| سی دی 65 | [-:3:-] | -20 | -5 | 65 | 234 | 138 | 0.24 | 3.45 | PD65 | DDp65 | 401 x 620 x 1465 | 15.8 x 24.4 x 57.7 | 114 | 251 |
| سی دی 90 | [-:3:-] | -20 | -5 | 60 | 324 | 191 | 0.48 | 6.99 | PD90 | DDp90 | 401 x 620 x 1615 | 15.8 x 24.4 x 63.6 | 124 | 273 |
| سی دی 110 | [-:3:-] | -20 | -5 | 110 | 396 | 233 | 0.16 | 2.31 | PD160 | DDp160 | 571 x 620 x 1285 | 22.5 x 24.4 x 50.6 | 165 | 364 |
| سی دی 130 | [-:3:-] | -20 | -5 | 130 | 468 | 275 | 0.24 | 3.45 | PD160 | DDp160 | 571 x 620 x 1465 | 22.5 x 24.4 x 57.7 | 197 | 434 |
| سی دی 165 | [-:3:-] | -20 | -5 | 165 | 594 | 350 | 0.41 | 5.87 | PD215 | DDp215 | 571 x 620 x 1615 | 22.5 x 24.4 x 63.6 | 211 | 465 |
| سی دی 195 | [-:3:-] | -20 | -5 | 195 | 702 | 413 | 0.24 | 3.45 | PD215 | DDp215 | 738 x 620 x 1465 | 29.1 x 24.4 x 57.7 | 273 | 602 |
| سی دی 260 | [-:3:-] | -20 | -5 | 260 | 936 | 551 | 0.45 | 6.48 | PD265 | DDp265 | 738 x 620 x 1615 | 29.1 x 24.4 x 63.6 | 298 | 657 |
شرایط مرجع BD + : داده های عملکرد بر اساس ISO 7183:2007.
دمای ورودی هوای کمپرسور: 35 درجه سانتیگراد / 100 درجه فارنهایت.
رطوبت نسبی ورودی: 100%
شرایط مرجع BD + ZP (صفر پاکسازی):
داده های عملکرد بر اساس ISO 7183:2007.
دمای هوای محیط: 25 درجه سانتی گراد / 77 درجه فارنهایت.
رطوبت نسبی هوای محیط: 60%
